摘要：對電線電纜主動化大規模的出產，選用主動檢測及操控設備進行外徑尺度的監測十分重要。本文首要介紹了應用于電線電纜主動化丈量與操控的測徑儀。
導言

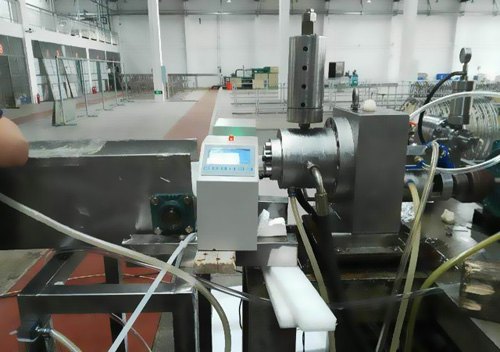

在線檢測是現代化出產過程中一項十分重要丈量手法。線陣CCD作為一種新式的光電傳感器材，它在實時丈量方面有著廣泛的發展前景，本文介紹一種CCD在線丈量電線電纜的丈量體系和這種檢測方法的原理及體系的組成，電線電纜測徑儀的使用為電線電纜的高質量出產供給了便當，有用進步檢測數量與質量。
丈量原理

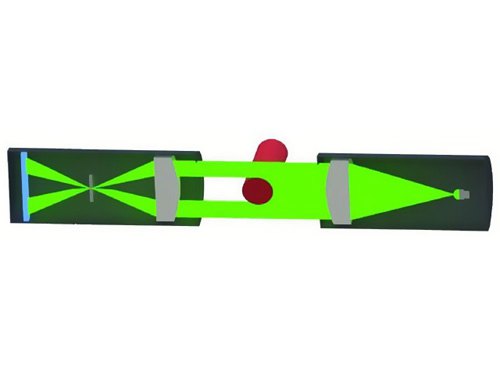

線纜電纜測徑儀原理為光電丈量法，簡略來說，點光源發射的光經發射透鏡組構成遠心平行光源，照耀被測電線電纜，帶暗影的平行光經過接納透鏡組、光闌在CCD上成像，經過核算處理即可得到電線電纜外徑尺度。
測徑體系
電線電纜丈量體系中，選用的是線陣CCD進行丈量，可高精度的對被測物進行檢測，而且也十分合適動態檢測，藍鵬電線電纜測徑儀選用了最新式的掃描頻率為15MHz的高頻線陣CCD芯片。
關于自身不能發光的被測件進行丈量時，需加照明體系對其照明，以使被測件概括投影成像于 CCD上，電線電纜測徑儀由長壽命高亮度的LED燈作為點光源，經過發作鏡片組構成遠心平行光源，LED燈的光源波長為固定波長520nm，并在接納部分裝置濾光鏡片，確保電線電纜測徑儀不受環境光、雜光等的影響。
丈量體系的機械傳輸部分相對比較簡略，但要嚴厲確保各首要光學成像器材間的相對尺度，以及相對方位聯系，相對方位可作恰當調整，由所以動態丈量體系，要求整個機械部分的剛性較好，以進步其丈量的精度和穩定性。
顫動形成的差錯及消除方法
在電線電纜直徑等外徑丈量中，被測件是運動的并有必定的彈性，當被測件沿筆直于運動的方向有搖擺，且振蕩方向沿光軸方向搖擺時，則丈量的作業間隔發作改變，導致透鏡體系的擴大倍率的改動，擴大倍率的差錯而引起丈量差錯，為削減由筆直方向搖擺引起的差錯。藍鵬電線電纜測徑儀的光學體系中選用物方遠心光路體系；被測物顫動時CCD芯片的成像有虛影現象，形成CCD芯片輸出的信號壓差下降、寬度增大。經過選用亮度在50000mcd以上的進口LED光源，將測頭的曝光時間縮短到了100微秒，即相當于采樣頻率10000Hz。消除了被測物顫動時的虛影現象；信號收集和通訊傳輸存在不同步現象，不一起間的信號組合在一起形成數據紊亂。在電路體系中選用了光源—信號收集單元脈沖同步、多路收集同步、信號收集—通訊傳輸同步等多項同步技能。在業界首先處理了顫動差錯的難題，徹底消除了顫動差錯。

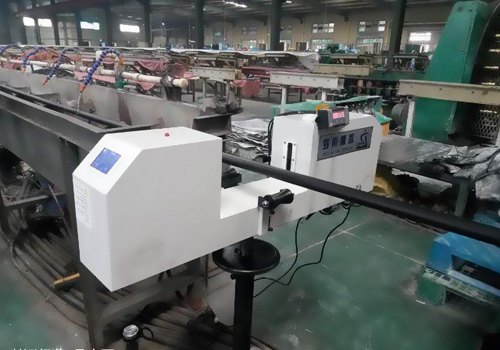

電線電纜測徑儀依據所測電線電纜的外徑標準規模不同，所選標準不同，可定制成所測標準規模內的測徑儀，一起為了確保高質量的出產，電線電纜測徑儀選用PID調理功用，能確保在規則規模內出產，經試驗數據標明，選用PID操控外徑尺度后，產品線徑的改變規模從本來的0.05mm以上，減小到±0.01mm以內，大大進步了產品的質量。
結語
電線電纜測徑儀的使用為進步了高質量線纜電纜的出產量，也是為出產帶來巨大便當?shù)闹鲃踊瘷z測設備。
